Serie 2700 ESD

Hier können Sie Ihr E-KettenSystem® individuell konfigurieren. Alle Eingaben und Änderungen werden in die Konfiguration, die sich am Seitenende befindet, übernommen.

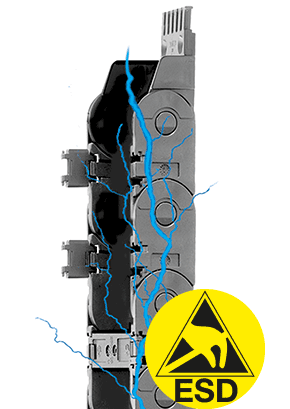

Serie 2700 ESD - Kette, im Außenradius aufklappbar

Die E2/000 ESD Serie ist die vierte Generation in dieser Größe. Alle Erfahrungen flossen in diese Serie ein: leichte und vielseitige Montage kombiniert mit Robustheit - hohe Stabilität verbunden mit leisem Lauf, lange Lebensdauer der Leitungen und vielfältige Befestigungsmöglichkeiten. Die Ausführung ist bei allen E2/000-Modellen einheitlich. Maschinenbauer auf der ganzen Welt vertrauen auf dieses Programm.

Lieferbare Innenbreiten Bi: 50 bis 125 mm
Lieferbare Biegeradien R: 63 bis 150 mm
Teilung: 56 mm / Glied = 18 Glieder/m

Wann nehme ich Serie 2700 ESD

Im Außenradius zu öffnen
Integrierte Zugentlastung im Anschlußbereich erwünscht
Variable Innenaufteilung
Lange Lebensdauer
Leichte Montage

Wann nehme ich Serie 2700 ESD nicht

Wenn max. Stabilität gefordert ist
System E4.1 Serie E4.32
Für ganz einfache Anwendungen
easy chain®, E 26
Rohre mit kleineren Biegeradien 075
Energierohre E2, Serie R58

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 35 mm (bei 2 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 56 mm
Glieder pro m: 18
Verfahrweg: S
Kettenlänge = S/2 + K

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Die Diagramme zur freitragenden Länge gelten für die Standard e-ketten® in Material igumid GLW. Die Werte können auch für die Beurteilung von Anwendungen der e-ketten® in Sondermaterial ESD genutzt werden. Bei Überschreitung von 80% der jeweiligen maximalen freitragenden Länge ist die Eignung der e-kette® durch einen praxisnahen Versuch abzusichern.

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

Anwendungsbeispiele 3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Konstruieren mit igus®

6 Breiten und 5 Biegeradien

2 Varianten Anschlußelemente

Diverse Zugentlastungen möglich

Praktisches Werkzeug zum Öffnen und Schließen von e-ketten® der Serie E2/000

KonstruktionsangabenWeitere Informationen zur "freitragenden Anwendung"

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Montagehinweise

Andere Einbauarten

Technische Daten

Zusatz zur Montageanleitung

EG-Konformitätserklärung

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Standard

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

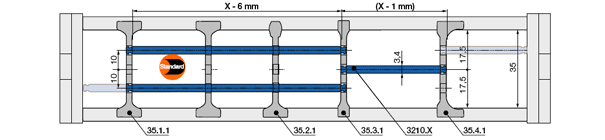

Variante 1 - Standard ESD-Trennsteg
Für alle Einsatzzwecke. Bietet maximale Haltekraft und sicheren Stand. Standardmäßig werden Trennstege jedes 2. Kettenglied montiert! Weitere Innenaufteilungselemente auf Anfrage.

Anschlusselemente

KMA "pendelnd"

Stahl

unmontiert	montiert

Empfehlung für freitragende Anwendungen

Schraubverbindung außerhalb des Kettenquerschnitts

Für enge Einbauverhältnisse

Universell montierbar mit "Rundum"-Befestigungsmöglichkeit

Stapelbar

Auch einseitig pendelnd lieferbar (27001...3, 27001...4)

Für die ausgewählte Kette sind keine Anschlusselemente verfügbar.


:
Art.-Nr. :
A [mm]:
B [mm]:

unmontiert	montiert

Für starre Verbindungen

Gleicher Satz (2-teilig) für alle Kettenbreiten

Elektrisch leitend

Schraubverbindung außerhalb des Kettenquerschnitts möglich

Für die ausgewählte Kette sind keine Anschlusselemente verfügbar.


:
Art.-Nr. :
A [mm]:
B [mm]:

Zugentlastungen

Führungsrinnen - für lange Verfahrwege

Führungsrinne "Super-Alu", "Basic"

Führungsrinne "Super-Alu", "Heavy Duty"

Führungsrinnen aus Stahl

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

4. Klemmschuh, Alu

5. C-Profil, Stahl verzinkt

6. Innensechskant M6 x 16

7. Gleitmutter M6

8. Verbinder "Basic", Kunststoff

10. Dämpfungsprofil, Gummi

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Die "Super"-Alu-Rinne ist ein Baukasten an Führungsrinnen für lange Verfahrwege (wenn e-ketten® sich aufeinander ablegen). Die "Super"- Alu-Rinne ist in einfachen und preisgünstigen "Basisausführungen" lieferbar und lässt sich für den anspruchsvollen Anlagenbau erweitern. Diese universelle Einsetzbarkeit macht sie zu dem von igus® empfohlenen igus®-Standard bei Führungsrinnen.

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Verbindungselement

2. Kunststoff-Gleitschiene

3. Klemmschuh

4. Gleitleisten

5. C-Profile

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

5. C-Profil, Stahl verzinkt

7. Gleitmutter M6

9. Montagewinkel "Heavy Duty"

10. Dämpfungsprofil, Gummi

11. Innensechskant M6 x 20

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Aluminium-Profile

2. Kunststoff-Gleitschiene

3. Montagewinkel Heavy Duty

4. Gleitleisten

5. C-Profile

6. Dämpfungsprofile

1. Führungsrinne (blau)
2. Gleitschiene (schwarz)
3. Montageset (rot)
4. Individuelle Befestigung ohne C-Profil
5. Länge Profilschiene

Führungsrinnen werden bei Anwendungen eingesetzt, bei denen das Obertrum der e-kette® auf dem Untertrum gleitet. Bei Verwendung der igus® Führungsrinne aus Stahl werden folgende Komponenten benötigt.Führungsrinne ohne Gleitschienen Art.Nr. 95.30, Führungsrinne mit Gleitschienen Art.Nr. 95.31Montagesets als Stoßverbinder Art.Nr. 95.50. XX
.XX gibt die Länge der C - Profile an, auf denen die Führungsrinne montiert wird.Die Standardlänge der Rinnenteile und Gleitschienen beträgt 2 m. Die benötigte Gesamtlänge der Führungsrinne ergibt sich aus dem Verfahrweg.

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

+ Einfache Montage durch Montagesets
+ 2-teilige Ausführung - einstellbar auf Kettenbreite
+ Sehr stabil
+ Preisgünstig
+ Große Auswahl

Führungsrinne ohne Gleitschienen Art.Nr. 95.30, Führungsrinne mit Gleitschienen Art.Nr. 95.31

Montagesets als Stoßverbinder Art.Nr. 95.50. XX

Ablegerinne

Ablegerinne Typ 01

Unterstützung des Untertrums - Ablegerinne als Modulbaukasten Einfache, einteilige Ablegerinnen für das e-ketten®- Untertrum. Ihre Breite, Höhe oder Farbe - wir liefern die passende e-kette® mitsamt dem Ablegerinnensystem einbaufertig für Ihre Maschine oder Anwendung. Sparen Sie Beschaffungskosten und Konstruktionsaufwand.

Komplettes System, einbaufertig
Keine aufwendigen Eigenbauten mehr notwendig
Passend für viele e-ketten®-Breiten
Einfache Anbindemöglichkeit an Ihre Maschine auf Profilen oder Wandkonsolen
In 2 Typen und 4 Ausführungen lieferbar

Für die ausgewählte Kette ist eine Ablegerinne nicht verfügbar.


Art.-Nr. :
B Ra [mm]:
B Ri [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	50
stehend max. [m]	3
seitlich freitragend max. [m]	1
lange Verfahrwege max. [m]	120
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid ESD
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	80
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
